非接触三次元ディジタイザ Prominent3D
専用ソフトウェアPromi3D | カタログダウンロード

  本装置は、面計測型の非接触三次元ディジタイザです。小型軽量、高分解能、高可搬性を実現し、
  様々な用途に利用可能です。リモート端子も搭載しており、スイッチ１つで遠隔から計測可能です。
  計測結果はDXF, STL, VRMLなど各種フォーマットで出力することができます。
  また、視差バリア方式裸眼立体視液晶にも対応しており、計測結果をよりリアルに確認することも
  できます。


主な特徴
3M 高解像度データ300万画素カメラの採用により、圧倒的な高分解能が得られます。
専用液晶格子の使用本手法に専用化された液晶による格子（液晶格子）を用いることで、機械駆動部の除去によるメンテナンスフリーが実現されました。
高い可搬性USB2.0インターフェース採用により、ケーブル1本でパソコンと接続が可能です。また、小型軽量の計測ユニットにより出張先での三次元計測が容易に行えます。
人体に安全なハロゲン光完全な非接触入力に加え、光源としてハロゲン光を使用していますので、対象が人体であっても安心して使用できます。
横置き縦置き自由自在通常の横置きだけでなく、縦置きでの計測も可能です。ソフトウェアでの切替もボタン１つで行えます。
リモート端子リモート端子の採用により、パソコンから離れた位置からでも、スイッチ１つで撮影可能です。


計測例（ごく一部です）

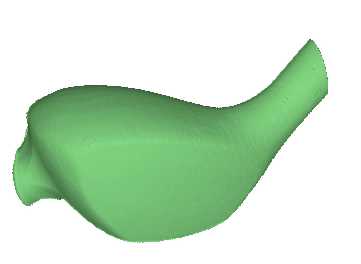

ゴルフヘッド

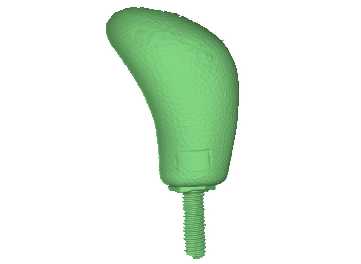

シフトノブ

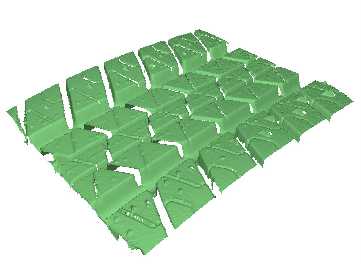

タイヤトレッド

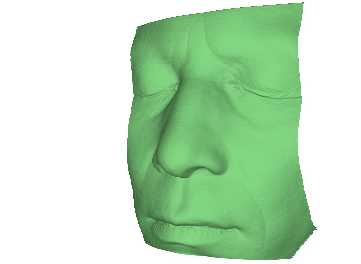

スキンドール

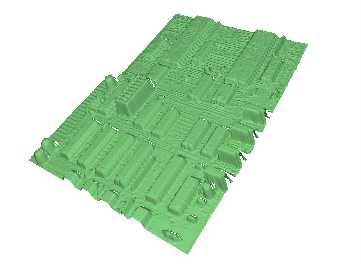

基板

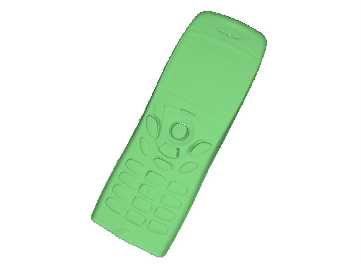

携帯電話

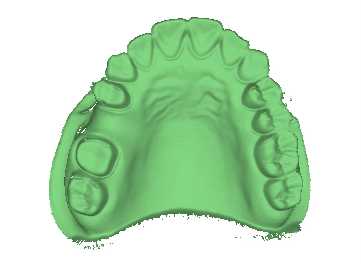

歯形

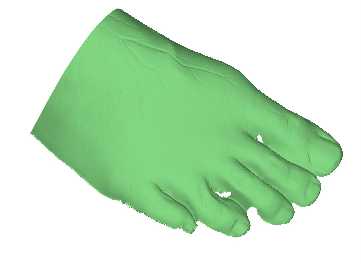

足形

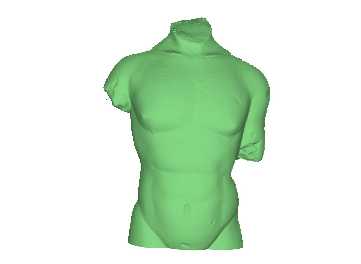

石膏像


Prominent3D-150-3Mの主な仕様
計測視野150mm(W)×120mm(H)×80mm(D)（設計変更により視野変更可能です）
高さ精度*1)3σ: 0.01mm
分解能XY：73um（2048×1536画素時）
撮影解像度2048×1536画素，1024×768画素，512×384画素，256×192画素の4種類から任意に選択できます．視野は変わりません．
計測時間*2)*3)3.0秒（2048×1536画素），1.0秒（1024×768画素）（高速モード時*4)）．
インターフェースUSB2.0，リモート端子
電源AC100V，200W
装置寸法，重量330mm（W）× 98mm（H） ×235mm（D）（突起部を除く），3.3kg

*1:環境，条件により異なります．*2:ランプ安定時間は含んでおりません．*3:使用するコンピュータのUSBチップによって計測時間は変化します．詳細についてはお問い合わせください．*4:高速モードは使用するコンピュータによって正常に動作しない場合があります．
●本カタログの内容は2004年12月現在のものです．製品の仕様およびデザインは改良のため予告なく変更することがあります．●機器は説明書をよくお読みの上，正しくご使用ください．●本商品（ソフトウェア含む）は日本国内仕様であり，当社では海外での保守サービスおよび技術サポートは行っておりません．
